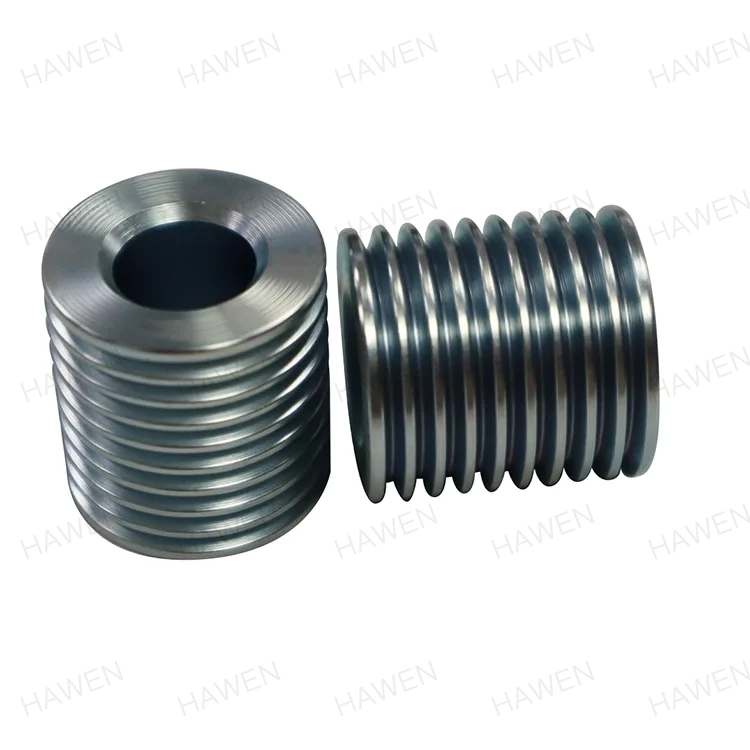

Katrol V-Belt

HAWEN berkomitmen untuk menyediakan produk katrol berkualitas tinggi dengan pengalaman manufaktur yang maju. Katrol V-beltnya memiliki fitur pemesinan yang presisi dan kinerja yang andal. Sebagai produsen profesional, kami menawarkan layanan khusus untuk memenuhi kebutuhan pembeli di industri motor dan peralatan rumah tangga.

Spesifikasi Produk

Bidang Aplikasi Produk

HAWEN (Trilon) telah terlibat dalam industri katrol motor universal selama lebih dari 20 tahun. Katrol kami dibuat dengan mesin presisi dari Baja Karbon 45# dan Baja Pemotong Bebas 1215. Kami pertama kali mengadopsi proses produksi semi-otomatis pada tahun 2005, dan kemudian mengoperasikan lini produksi otomatis sepenuhnya yang dikembangkan secara independen pada tahun 2012, mewujudkan proses produksi terintegrasi mulai dari pengumpanan stok batangan hingga pembentukan produk jadi. Peningkatan ini tidak hanya mengurangi biaya tenaga kerja, namun juga meningkatkan efisiensi produksi sekaligus memastikan presisi produk yang sangat tinggi.

Dibandingkan dengan proses semi-otomatis sebelumnya, efisiensi produksi kami telah meningkat sebesar 40%, dan tingkat ketidaksesuaian produk dikendalikan secara efektif di bawah 50 PPM. Di tengah persaingan harga pasar yang ketat, kami telah mencapai pengurangan biaya dan peningkatan efisiensi, sekaligus membantu pelanggan kami memaksimalkan keuntungan dan memperluas pangsa pasar bersama mereka.

Katrol yang diproduksi oleh HAWEN dapat mengurangi dampak beban selama transmisi daya; penggerak katrol memiliki pengoperasian yang stabil, kebisingan rendah, dan getaran rendah. Produk kami memiliki lubang dalam berpresisi tinggi dengan toleransi ±0,003mm, dan runout lingkaran luar dikontrol dalam 0,03mm, yang menjamin stabilitas dan ketahanan proses transmisi. Kami melakukan kontrol ketat terhadap kekerasan material dan proses perlakuan panas, dan kekasaran permukaan produk dapat mencapai Ra1,6 atau lebih rendah, yang secara efektif meningkatkan ketahanan aus dan kekuatan lelah.

Melalui peralatan pengujian online yang sepenuhnya otomatis, setiap produk menjalani pemeriksaan penuh terhadap dimensi, toleransi geometrik, dan cacat permukaan sebelum dikirim untuk memastikan konsistensi batch. Kami memiliki kerjasama pendukung jangka panjang dengan produsen motor terkenal dalam dan luar negeri dan memenangkan pengakuan industri yang luas. Dengan akumulasi teknis selama 20 tahun, kami terus mengoptimalkan pemanfaatan material dan proses manufaktur. Produk katrol kami telah memperoleh sertifikasi sistem mutu ISO9001 dan IATF16949, memastikan ketertelusuran penuh mulai dari pergudangan bahan mentah hingga pengiriman produk jadi.

Peralatan Aplikasi Produk dan Pelanggan Utama

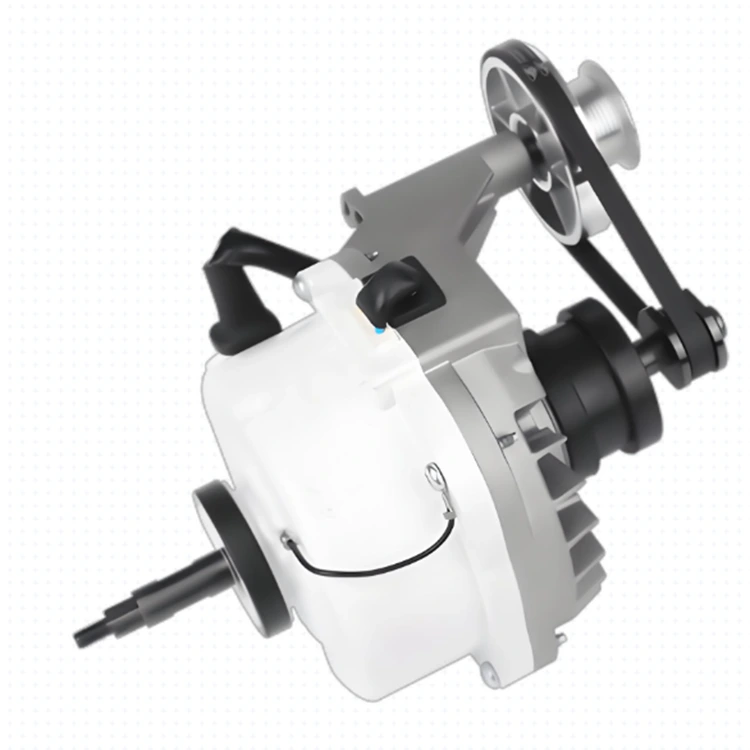

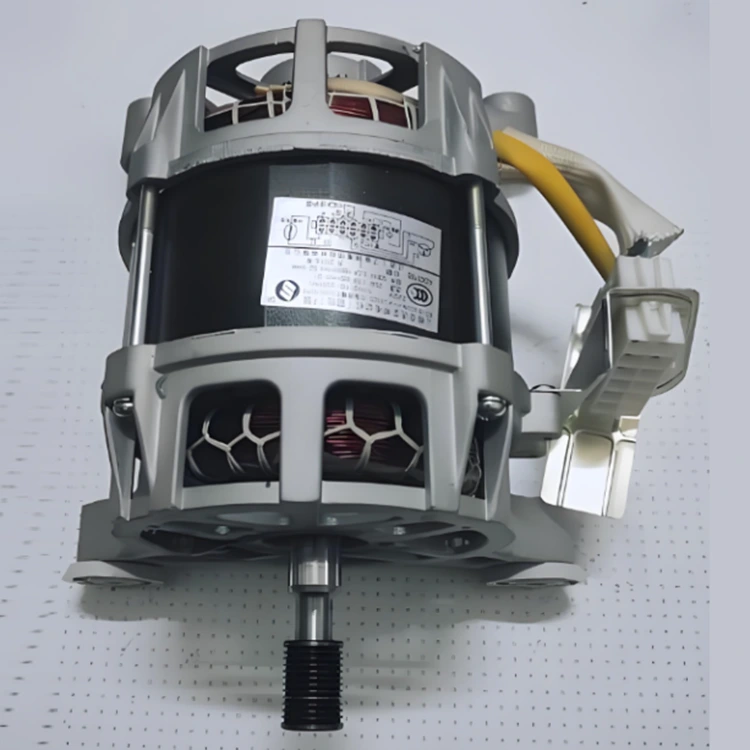

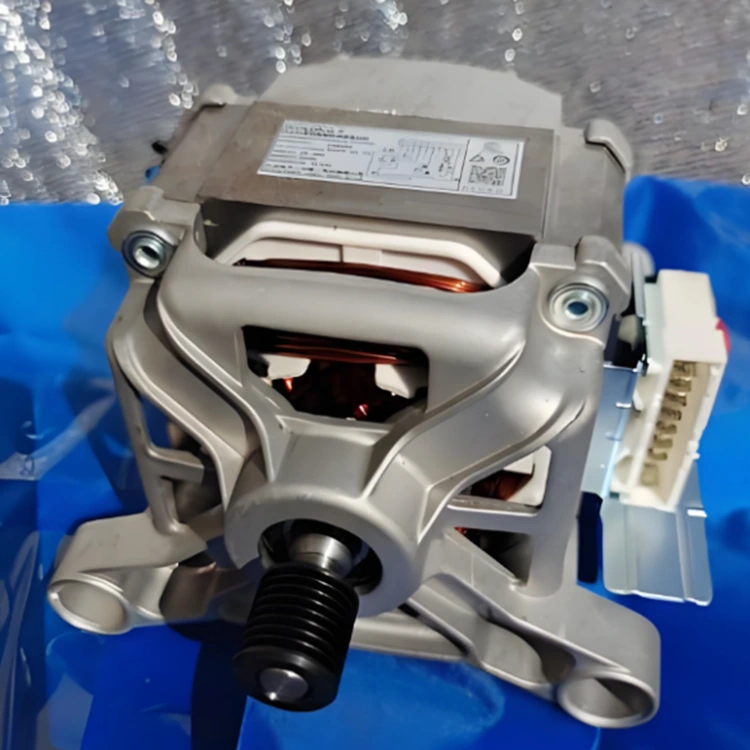

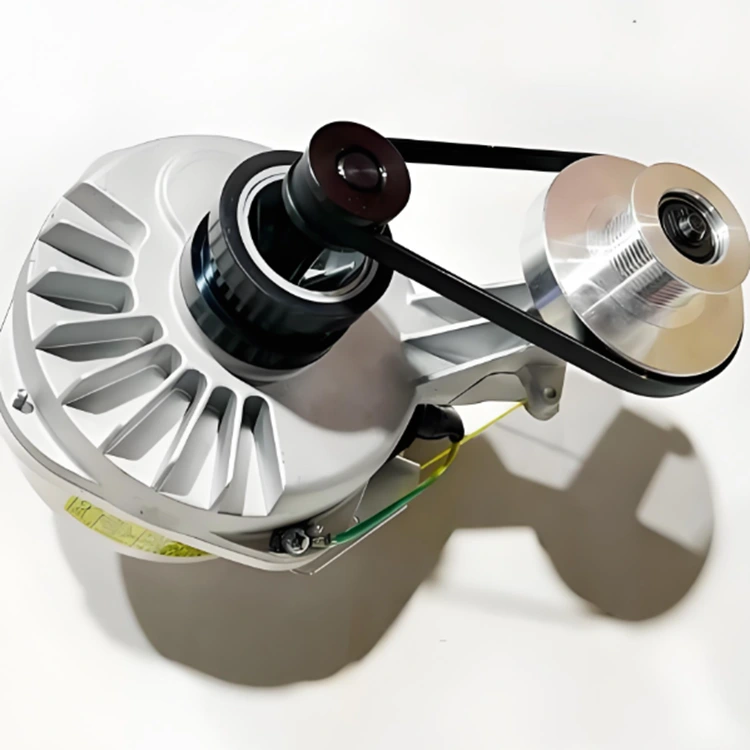

Produk di atas terutama diterapkan pada motor cuci dan motor universal, dengan produk akhir berupa mesin cuci dan mesin pengering. Pelanggan inti kami meliputi Nidec, Midea, Haier, Whirlpool, Galanz dan perusahaan terkenal lainnya.

Parameter Tabel 1

Parameter Tabel 2

Keuntungan

Kemampuan Litbang yang Kuat dan Manufaktur Otomatis

HAWEN didukung oleh tim R&D yang berpengalaman dan sistem manufaktur yang sangat otomatis. Selama pengembangan bersama produk masa depan dengan pelanggan kami, kami fokus pada kondisi aplikasi nyata, menganalisis persyaratan sistem secara mendalam, dan terus mengoptimalkan solusi untuk memberikan desain yang paling sesuai dan praktis, sehingga mendapatkan pengakuan pelanggan jangka panjang.

100% Kontrol Kualitas Otomatis Online & Manufaktur Presisi Tinggi

● Pengendalian Mutu Sumber: Pengendalian ketat dari pengadaan bahan baku untuk memastikan kinerja bahan yang konsisten dan stabil

● Pemesinan Presisi: Pemrosesan otomatis menggunakan peralatan presisi tinggi, dengan toleransi utama seperti toleransi lubang bagian dalam ≤0,005 mm

● Pemantauan Proses Penuh: Sistem inspeksi online memantau parameter produksi secara real-time untuk mendeteksi dan memperbaiki penyimpangan dengan segera

● Kualitas Produk yang Konsisten: Penghapusan kesalahan pengoperasian manual memastikan kinerja yang stabil di setiap unit

● Tingkat Kualifikasi Sangat Tinggi: Hasil produksi mencapai 99,995%, dengan tingkat kelulusan inspeksi keluar 100%

● Efisiensi & Optimalisasi Biaya: Proses otomatis mengurangi intervensi manual, meningkatkan efisiensi sekaligus menurunkan biaya produksi

Standar Lingkungan Yang Ketat & Manufaktur Berkelanjutan

● Bahan Ramah Lingkungan: Penggunaan baja bebas karbon rendah karbon 1215 untuk mengurangi zat berbahaya dan mematuhi standar bahan ramah lingkungan

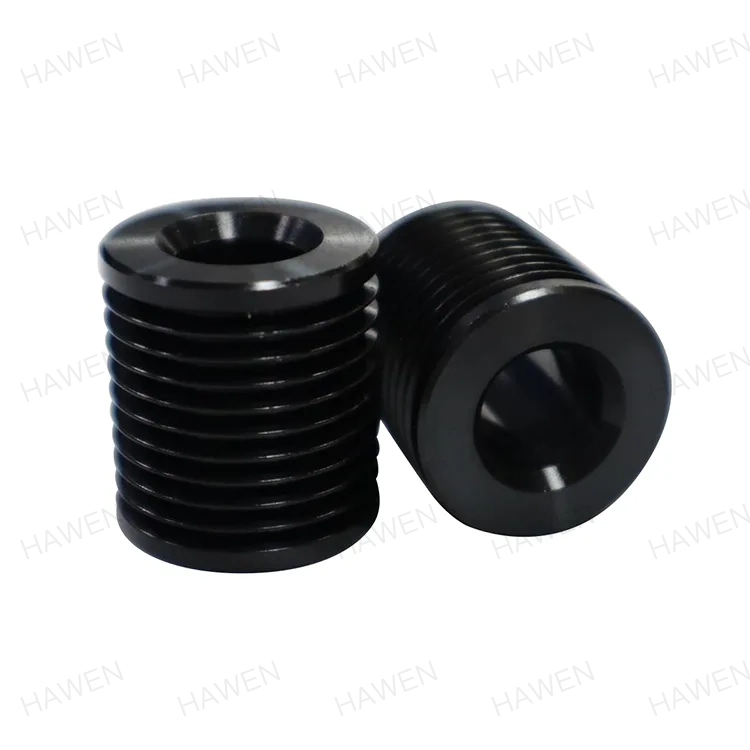

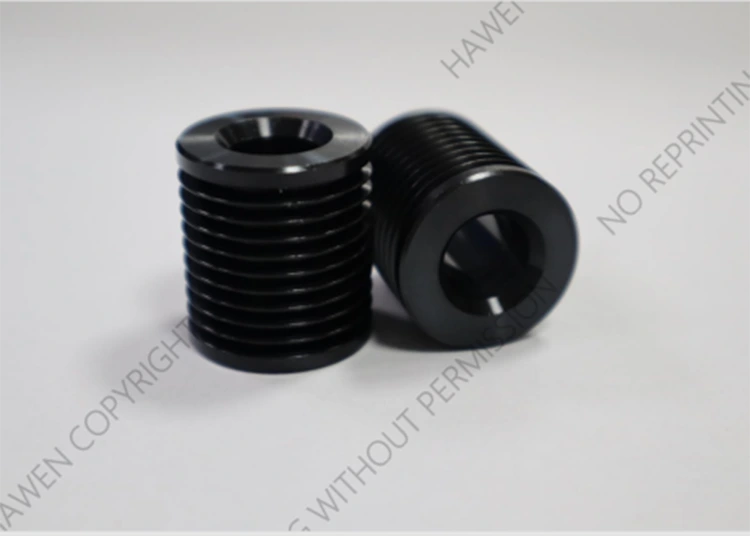

● Perawatan Permukaan: Proses oksida hitam yang sepenuhnya otomatis menghindari kontaminasi manual, meningkatkan ketahanan terhadap korosi, dan mengurangi limbah

● Sertifikasi Lingkungan: Semua produk mematuhi ROHS, REACH, dan peraturan lingkungan hidup internasional lainnya

● Proses Produksi Ramah Lingkungan: Jalur produksi otomatis mengurangi konsumsi energi dan timbulan limbah, sehingga mencapai manufaktur non-kontak sepenuhnya

Respon Litbang & Kemampuan Kustomisasi yang Cepat

Tim R&D kami merespons dengan cepat dan mampu merancang komponen berbentuk khusus yang disesuaikan berdasarkan kebutuhan sistem industri pelanggan, membantu memperpendek siklus pengembangan dan mengurangi biaya pengembangan dan pengujian.

Kapasitas Produksi Yang Stabil dan Cukup

● 10 jalur produksi yang sepenuhnya otomatis

● 1 jalur pembersihan permukaan yang sepenuhnya otomatis

● 1 jalur perawatan oksida hitam yang sepenuhnya otomatis

● Kapasitas bulanan 5 juta unit

● Penjualan bulanan saat ini sekitar 3–4 juta unit

● 40%–60% kapasitas yang tersedia dicadangkan untuk mendukung permintaan pasar di masa depan

Solusi Terintegrasi Berorientasi Pasar

● Pengurangan biaya dan peningkatan efisiensi

● Kebisingan rendah dan tingkat kualifikasi tinggi

● Sesuai dengan lingkungan

● Fleksibilitas yang lebih besar untuk perubahan desain

● Proses pengambilan keputusan yang cepat dan efisien

● Waktu tunggu yang singkat untuk pengadaan bahan baku dan komponen

Terletak di Provinsi Zhejiang, Tiongkok, yang merupakan pusat manufaktur terkenal, HAWEN mendapat manfaat dari jaringan pemasok yang kuat dan andal yang memungkinkan respons cepat terhadap kebutuhan pelanggan.

Nilai Kemitraan Jangka Panjang

Dengan kualitas yang dapat diandalkan, efisiensi tinggi, dan solusi yang telah terbukti, HAWEN membantu pelanggan menghindari jalan memutar yang tidak diperlukan. Begitu pelanggan memilih HAWEN, mereka cenderung tetap menjadi mitra jangka panjang.

Memilih HAWEN berarti mengurangi biaya pengembangan, biaya pengujian, biaya produksi, dan biaya layanan purna jual di seluruh siklus hidup produk.

Pemilihan Bahan

Baja 1215 adalah baja potong bebas karbon rendah dengan kemampuan mesin yang sangat baik, presisi tinggi, dan permukaan akhir yang unggul, sehingga ideal untuk pembuatan komponen mekanis presisi.

Karakteristik Kinerja Inti

● Kemampuan mesin yang unggul: Proporsi sulfur dan elemen paduan lainnya yang dioptimalkan secara signifikan meningkatkan efisiensi pemrosesan untuk proses pembubutan, penggilingan, dan pemesinan lainnya, mengurangi keausan pahat, dan menurunkan biaya produksi.

● Sifat mekanik: Kekuatan tarik ≥420 MPa (referensi data parsial ≥42 MPa, sesuai dengan standar industri tertentu); Perpanjangan ≥22%; Kekerasan ≤160 HB.

Kontrol Toleransi Lubang Dalam

Toleransi lubang bagian dalam harus mencapai presisi tinggi ±0,0025mm, yang memberikan persyaratan yang sangat ketat pada peralatan pemrosesan dan stabilitas proses. Kisaran toleransi yang tepat tersebut memerlukan keakuratan tingkat atas pada peralatan permesinan (misalnya, peralatan mesin CNC), perkakas pemotong berkualitas tinggi, dan kondisi proses yang stabil (misalnya, kontrol suhu, peredam getaran) — penyimpangan kecil apa pun dapat mengakibatkan cacat kualitas produk.

Kami mengadopsi proses manufaktur canggih untuk memastikan presisi ini: diwujudkan melalui instrumen pengukuran presisi tinggi (misalnya, Mesin Pengukur Koordinat (CMM)), kontrol proses yang ketat (misalnya, Kontrol Proses Statistik (SPC)) dan lingkungan permesinan yang stabil, yang menjamin konsistensi produksi batch.

Nilai Aplikasi: Dalam sistem transmisi presisi, toleransi lubang bagian dalam secara langsung memengaruhi keakuratan pemasangan antara komponen dan poros, yang sangat penting bagi efisiensi transmisi, pengendalian kebisingan, dan masa pakai produk — ini merupakan indikator teknis inti untuk manufaktur kelas atas.

Kontrol Runout Lingkaran Luar

Runout lingkaran luar harus dikontrol dalam 0,03 mm untuk memastikan stabilitas dan daya tahan selama transmisi. Kami menerapkan kontrol ketat terhadap pencocokan kinerja material, termasuk kekerasan material dan proses perlakuan panas; kekasaran permukaan produk harus mencapai Ra1.6 atau lebih rendah untuk secara efektif meningkatkan ketahanan aus dan kekuatan lelah.

Baja 45# (kandungan karbon 0,42%-0,50%) adalah baja struktural karbon sedang yang banyak digunakan dalam manufaktur mekanis.

Karakteristik Kinerja Inti

Ini memiliki kekuatan tarik tinggi (≥600MPa) dan plastisitas sedang, dengan kekuatan luluh sekitar 355MPa, perpanjangan sekitar 16% dan ketangguhan impak sedang. Kekerasannya sekitar HB150-200 dalam keadaan tidak dirawat. Bahan ini memiliki struktur mikro campuran perlit dan ferit, yang menyeimbangkan kekuatan dan ketangguhan, sehingga cocok untuk pembuatan komponen mekanis umum seperti poros, roda gigi, katrol heksagonal, dan banyak lagi.

Perawatan Permukaan - Lini Produksi Oksidasi Hitam Sepenuhnya Otomatis yang Dikembangkan Sendiri

Katrol mesin cuci terbuat dari bahan logam dan beroperasi di lingkungan kerja mesin cuci yang lembab, yang pasti akan menyebabkan karat dan korosi pada suku cadang. Perusahaan kami memiliki tim R&D inti yang profesional dan berpengalaman; melalui pengalaman praktis selama puluhan tahun dan uji coba berulang kali, kami telah mengembangkan formula perawatan permukaan yang disesuaikan untuk produk ini, dan membangun lini produksi oksidasi hitam otomatis yang dilengkapi dengan sistem pengeringan otomatis terintegrasi.

Tidak ada kontak manual dengan produk di seluruh proses, yang tidak hanya meningkatkan ketahanan korosi produk untuk memenuhi standar industri, namun juga mengurangi risiko tabrakan produk yang disebabkan oleh kontak manusia dan memastikan stabilitas operasional produk.

Proses pelapisan listrik lainnya seperti pelapisan listrik umum, galvanisasi, dan pelapisan nikel juga tersedia dan dapat disesuaikan sepenuhnya sesuai dengan kebutuhan pelanggan.

Persyaratan Lingkungan

Semua produk memenuhi persyaratan perlindungan lingkungan yang ketat dalam hal pemilihan bahan baku dan proses perawatan permukaan, dan didukung oleh laporan sertifikasi resmi ROHS dan REACH.

Kemampuan Litbang & Kustomisasi

R&D profesional dan tim teknis kami memiliki 20 tahun pengalaman mendalam di industri katrol. Kami dapat sepenuhnya memenuhi kebutuhan pelanggan dan menyelesaikan masalah teknis mereka sesuai dengan skenario dan permintaan aplikasi spesifik mereka, dan menyesuaikan katrol berbentuk khusus untuk sistem industri yang dipersonalisasi.

Kami dengan hangat menyambut penyesuaian sesuai gambar yang disediakan, termasuk produk yang disesuaikan dengan bahan baku yang ditentukan dan proses perawatan permukaan. Kami juga menyampaikan undangan tulus kepada pelanggan luar negeri untuk mengunjungi pabrik manufaktur kami.

Sinergi dari Struktur Organisasi Baru

Sinergi yang dibawa oleh struktur organisasi baru memungkinkan HAWEN memenuhi harapan pelanggan sepenuhnya berdasarkan kerja sama yang mendalam dan efektif.

Pelanggan Domestik

Mitra strategis jangka panjang kami meliputi Midea, Whirlpool, Haier, Sanjiang Electric, LG Tianjin, Nidec, dan perusahaan terkenal lainnya, dengan hubungan kerja sama yang stabil selama lebih dari satu dekade. Hingga kini, perusahaan kami telah mencapai pangsa pasar lebih dari 95% untuk produk ini di Tiongkok.

Katrol kami diterapkan pada motor universal, motor induksi, motor magnet permanen tanpa sikat, dan motor penggerak langsung DD. Kami telah menjalin kemitraan kerjasama dengan produsen motor ternama termasuk Welling Motor, Yongchang Electric, Nanyang Motor dan banyak lagi.
