Katrol V-Belt Sempit

HAWEN Narrow V-Belt Pulley adalah komponen transmisi mekanis dengan alur V tunggal, terutama digunakan untuk bekerja sama dengan V-belt untuk transmisi tenaga. Menampilkan desain sederhana dan biaya rendah, cocok untuk berbagai skenario industri dan sehari-hari. Produk kami banyak digunakan dalam peralatan otomasi, mesin presisi, transmisi industri dan bidang lainnya. Kami menyambut pelanggan untuk menyesuaikan produk per gambar atau mengunjungi pabrik kami.

Spesifikasi Produk

Nama Produk

Bahan

Berat Kotor (kg)

Satuan (EA)

Dimensi

Perawatan Permukaan

Persyaratan Lingkungan

Persyaratan Pemrosesan

Bidang Aplikasi

Akurasi Pemesinan

Basis Pelanggan

Pangsa Pasar di Tiongkok

Perkataan

Katrol V-Belt Sempit

1215 Baja Pemotong Bebas

-

EA

Φ59.18×15.87

Pelapisan Seng

Sesuai dengan standar internasional seperti ROHS dan REACH

Permesinan Mekanis

Kompresor udara, mesin pengering dan peralatan lainnya

≤0,015mm

Nidek

5%

Dapat disesuaikan per gambar

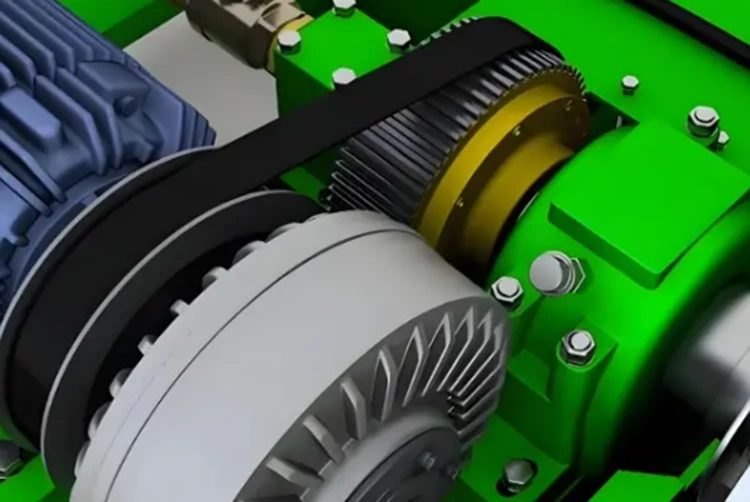

Bidang Aplikasi Produk

HAWEN (Trilon) telah terlibat dalam industri permesinan selama lebih dari 20 tahun. Sejak tahun 2005, perusahaan kami telah melakukan penelitian dan pengembangan mendalam pada katrol sabuk V alur tunggal dan berbagai jenis katrol sabuk otomotif. Produk ini diproses dan dibentuk dari baja potong bebas 1215. Produk kami mencakup berbagai industri:

1.Peralatan seperti kipas angin dan kompresor udara: Digunakan untuk transmisi daya berkelanjutan di pabrik (misalnya, sistem ventilasi atau pengangkutan cairan). Strukturnya dapat beradaptasi dengan kondisi kerja berkekuatan sedang, sedang, dan kecepatan rendah.

2. Kipas sentrifugal atau pompa ulir: Katrol sabuk yang terbuat dari besi cor kelabu dapat memberikan transmisi yang stabil.

3. Manufaktur presisi: Desain standar, pemilihan material yang ketat, teknologi pemrosesan yang canggih, dan kontrol kualitas memastikan efisiensi tinggi, daya tahan, dan dapat dipertukarkan dalam transmisi daya sedang dan tinggi, sebagaimana diuraikan dari dimensi utama di bawah.

4.Otomasi dan mesin umum: Biasa digunakan pada kipas angin, kompresor udara, dan peralatan lainnya; pada kipas sentrifugal atau pompa ulir, katrol sabuk besi cor abu-abu dapat menghasilkan gaya transmisi yang stabil.

5. Presisi transmisi tinggi: Daya ditransmisikan melalui gesekan antara sabuk dan katrol. Karena kemungkinan tergelincirnya sabuk-V pada alur katrol, rasio transmisi tidak sepenuhnya konstan, tetapi biasanya dapat memenuhi kebutuhan aplikasi industri umum.

6. Efisiensi tinggi dan perawatan mudah: Efisiensi transmisi bisa mencapai lebih dari 95%. Fitur: Desain sabuk-V memungkinkannya dipasang erat ke katrol, sehingga mengurangi kehilangan energi. Kapasitas beban: Katrol sabuk-V dapat menahan beban tertentu. Stabilitas: Transmisi katrol V-belt memiliki stabilitas yang baik, yang dapat mengurangi getaran dan benturan selama transmisi serta memastikan pengoperasian peralatan mekanis yang stabil. Kemampuan beradaptasi: Transmisi V-belt cocok untuk berbagai kondisi dan lingkungan kerja, dan dapat beradaptasi dengan kondisi kerja yang keras seperti kelembapan dan korosi melalui perawatan permukaan (misalnya pelapisan seng, pendinginan frekuensi tinggi).

Peralatan Aplikasi Produk dan Pelanggan Utama

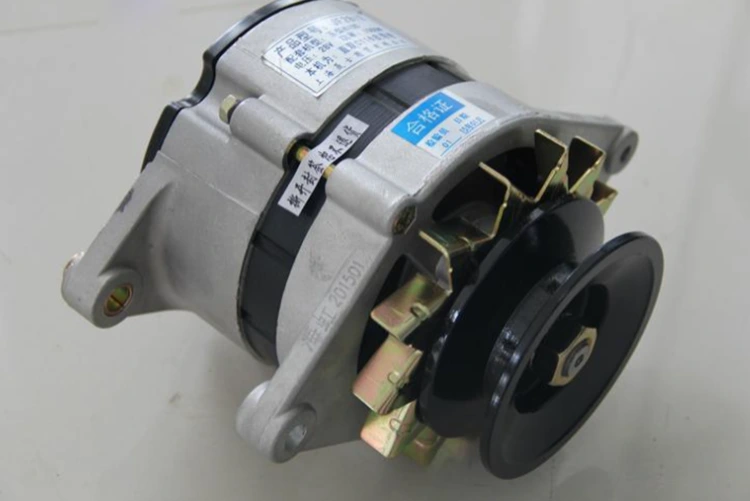

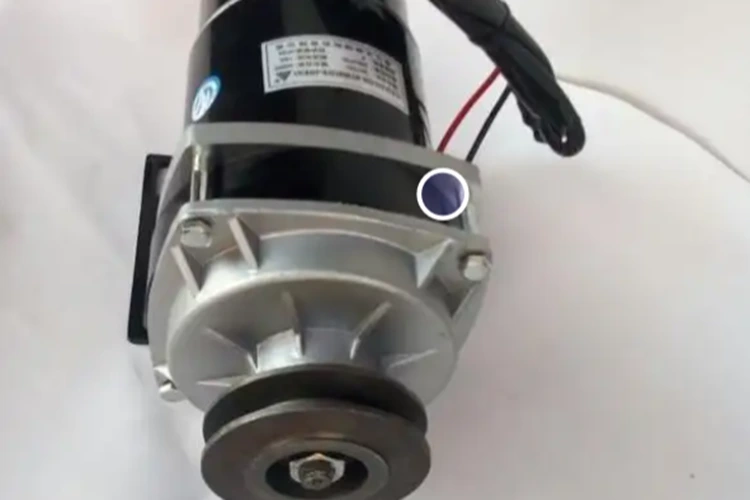

Produk di atas terutama diterapkan pada kompresor udara dan motor pompa air, dengan pelanggan inti termasuk Nidec, Asco, dan perusahaan terkenal lainnya.

Parameter Teknis: Katrol V-belt Alur Tunggal Baja Pemotong Bebas 1215

Karakteristik Kualitas Utama	Indikator Teknis Inti	GB/T 13575.1-2022 Standar	Standar Industri	Standar HAWEN
Stabilitas Lubang Bagian Dalam	Toleransi Bore Batin	-	≤0,026mm	≤0,015mm
Kompatibilitas Jenis Alur	Sudut Alur	-	≤1°	≤0,5°
Presisi Transmisi & Masa Pakai	Kehabisan	-	≤0,15mm	≤0,05mm
Kehidupan Pelayanan	Ketahanan Korosi (Uji Semprotan Garam Netral)	48 jam	72 jam	96 jam
Keramahan Lingkungan	Pembatasan Bahan Berbahaya	-	Sesuai dengan Standar UE	Sesuai dengan Standar UE

Keuntungan Inti

Kami membanggakan kemampuan R&D teknis yang kuat dan peralatan produksi presisi tinggi. Dalam proses merancang produk masa depan bersama pelanggan, teknologi HAWEN selalu dapat mencari solusi optimal dan mendapatkan pengakuan pelanggan. Kami menerapkan kontrol kualitas otomatis online 100% dan mencapai manufaktur presisi presisi tinggi melalui langkah-langkah berikut:

● Kontrol sumber: Kontrol secara ketat konsistensi bahan mentah mulai dari tahap pengadaan untuk memastikan kinerja bahan yang stabil.

● Pemesinan presisi: Gunakan peralatan presisi tinggi untuk pemrosesan otomatis guna menjamin keakuratan dimensi produk (misalnya, toleransi lubang bagian dalam ≤0,015mm).

● Pemantauan proses penuh: Pantau parameter produksi secara real-time melalui sistem deteksi online untuk mendeteksi dan memperbaiki penyimpangan secara tepat waktu.

● Jaminan kualitas yang konsisten: Hilangkan kesalahan pengoperasian manual untuk memastikan kinerja stabil setiap produk.

● Tingkat kualifikasi tinggi: Tingkat kualifikasi produksi dikendalikan pada 99,99%, dan tingkat kualifikasi bekas pabrik mencapai 100%.

● Peningkatan efisiensi: Proses otomatis mengurangi intervensi manual dan menurunkan biaya produksi.

Kami melakukan kontrol ketat terhadap keramahan lingkungan produk mulai dari pemilihan bahan mentah hingga produksi dan pemrosesan:

● Bahan baku ramah lingkungan: Gunakan baja potong bebas 1215 untuk mengurangi zat berbahaya, sesuai dengan standar bahan ramah lingkungan.

● Perawatan permukaan: Mengadopsi teknologi pelapisan listrik, yang melapisi lapisan seng pada permukaan logam atau baja paduan melalui metode kimia atau elektrokimia untuk melindunginya dari korosi dan karat lingkungan.

● Sertifikasi lingkungan: Semua produk telah lulus sertifikasi lingkungan internasional seperti ROHS dan REACH untuk memastikan tidak ada zat berbahaya yang terkandung di dalamnya.

● Proses produksi: Jalur produksi otomatis mengurangi konsumsi energi dan timbulan limbah tanpa kontak manual selama proses berlangsung. Melalui peralatan pengujian online yang sepenuhnya otomatis, setiap produk menjalani pemeriksaan penuh terhadap dimensi, toleransi geometrik, dan cacat permukaan sebelum diproduksi di pabrik untuk memastikan konsistensi batch.

Kami memiliki kerjasama pendukung jangka panjang dengan produsen motor ternama dalam dan luar negeri dan mendapat pengakuan luas. Dengan akumulasi teknis selama 20 tahun, kami terus mengoptimalkan tingkat pemanfaatan material dan proses produksi. Produk kami telah lulus sertifikasi sistem mutu ISO9001 dan IATF16949, memastikan ketertelusuran penuh mulai dari pergudangan bahan mentah hingga pengiriman produk jadi.

● Tim Penelitian dan Pengembangan yang efisien: Kecepatan respons yang cepat, menghemat biaya dan waktu pengembangan; dapat menyesuaikan desain berbentuk khusus yang cocok untuk aplikasi pelanggan sesuai dengan kebutuhan sistem industri mereka.

● Kapasitas produksi: Kami memiliki 120 set peralatan CNC presisi tinggi, satu jalur produksi penghitaman otomatis, satu jalur pembersihan ultrasonik otomatis, dan lebih dari 10 set peralatan pengujian otomatis. Kapasitas produksi bulanan mencapai 300.000 lembar, dengan volume penjualan bulanan saat ini sekitar 150.000-200.000 lembar dan surplus kapasitas bulanan 30%-50%.

Kami dipandu oleh permintaan pasar utama, dengan fokus pada:✅

Peningkatan efisiensi dan pengurangan biaya✅

Kebisingan rendah dan tingkat kualifikasi tinggi✅

Perlindungan lingkungan

● Fleksibilitas yang lebih besar dalam perubahan desain

● Efisiensi dan kecepatan tinggi dalam proses pengambilan keputusan

● Waktu tunggu pengadaan yang singkat untuk bahan mentah dan berbagai aksesori: Terletak di Provinsi Zhejiang, "kota asal manufaktur di Tiongkok", kami memiliki rantai pasokan pemasok yang kaya.

● Solusi HAWEN yang andal, berefisiensi tinggi, dan berkualitas tinggi memungkinkan semua pelanggan menghindari jalan memutar—begitu mereka memilih kami, mereka akan enggan beralih ke pemasok lain.

● Memilih HAWEN berarti mengurangi biaya pengembangan pelanggan, biaya pengujian, biaya produksi, dan biaya layanan purna jual.

Pemilihan Bahan

Baja 1215 adalah baja potong bebas ramah lingkungan yang tidak mengandung zat berbahaya seperti timbal dan memiliki kemampuan mesin yang sangat baik, sehingga cocok untuk pembuatan komponen mekanis presisi.

● Sifat fisik yang stabil: Kepadatan materialnya dipertahankan secara stabil pada 7,85g/cm³.

● Komposisi kimia: Karbon (≤0,09%), Mangan (0,75%-1,05%), Fosfor (0,04%-0,09%) dan Belerang (0,26%-0,35%). Kandungan sulfur yang relatif tinggi meningkatkan kemampuan mesin sekaligus memenuhi standar lingkungan.

● Sifat mekanik: Memiliki akurasi dimensi yang sangat baik; kekuatan tarik dalam keadaan canai panas adalah 390-540MPa, setelah penarikan dingin dapat mencapai 490-755MPa, dengan kekerasan 160-190HB, dan dapat langsung diproses tanpa perlakuan panas.

● Formulir pengiriman: Disediakan dalam bentuk baja bulat canai panas, batangan terang yang ditarik dingin, dan batangan tanah; berbagai bentuk penampang dapat dibentuk melalui proses ekstrusi dingin, menghemat kehilangan material dan waktu pemrosesan.

● Kemampuan mesin: Pemotongan halus dan kinerja pemecahan chip yang baik mengurangi keausan pahat dan meningkatkan penyelesaian permukaan; sangat cocok untuk pemrosesan massal secara kontinyu dengan peralatan otomatis seperti mesin bubut otomatis dan mesin bubut CNC; ketahanan aus atau ketahanan korosinya dapat ditingkatkan melalui karburasi permukaan atau pelapisan nikel.

Kontrol Proses

● Kontrol toleransi lubang bagian dalam: Mencapai presisi tinggi ±0,015 mm menempatkan persyaratan yang sangat tinggi pada peralatan pemrosesan dan stabilitas proses. Kisaran toleransi yang tepat seperti itu menuntut keakuratan peralatan pemrosesan yang tinggi (misalnya, peralatan mesin CNC), perkakas pemotong berkualitas tinggi, dan proses yang stabil (misalnya, kontrol suhu, peredam getaran); setiap penyimpangan kecil dapat menyebabkan masalah kualitas produk. Perusahaan kami mengadopsi teknologi canggih untuk jaminan: Diwujudkan melalui alat ukur presisi tinggi (misalnya, Mesin Pengukur Koordinat (CMM), Penguji Kebulatan, Alat Ukur Profil), kontrol proses yang ketat (misalnya, Kontrol Proses Statistik (SPC)) dan lingkungan pemrosesan yang stabil untuk memastikan konsistensi produksi massal.

● Nilai penerapan: Dalam sistem transmisi presisi, toleransi lubang bagian dalam secara langsung memengaruhi keakuratan pemasangan antara suku cadang dan poros, yang terkait dengan efisiensi transmisi, pengendalian kebisingan, dan masa pakai produk, dan merupakan indikator teknis inti dari manufaktur kelas atas.

● Kami melakukan kontrol ketat terhadap seluruh proses produksi untuk memastikan stabilitas dan daya tahan produk selama penggunaan.

● Pencocokan kinerja material: Kontrol kekerasan material dan proses perlakuan panas secara ketat untuk meningkatkan ketahanan aus dan kekuatan lelah.

Perawatan Permukaan - Elektroplating

Karena katrol sabuk-V alur tunggal terbuat dari bahan logam, lingkungan servis yang keras pasti akan menyebabkan karat atau korosi pada suku cadang. Perusahaan kami memiliki tim R&D inti yang profesional dan berpengalaman. Melalui pengalaman praktis dan uji coba selama bertahun-tahun, kami telah mengembangkan formula perawatan permukaan khusus untuk produk ini dan mengadopsi peralatan pelapisan listrik otomatis dengan sistem pengeringan otomatis. Ketebalan lapisan yang dilapisi listrik memenuhi standar domestik, industri dan internasional, mencapai hasil akhir tingkat mikron. Tidak ada kontak manual selama proses berlangsung, sehingga meningkatkan ketahanan produk terhadap korosi, memenuhi standar industri, dan mengurangi risiko benturan produk yang disebabkan oleh kontak manual.

Catatan: Metode perawatan permukaan lainnya seperti penghitaman dan pelapisan nikel juga tersedia dan dapat disesuaikan sesuai kebutuhan pelanggan.

Persyaratan Lingkungan

Semua produk memenuhi persyaratan lingkungan dalam hal bahan dan perawatan permukaan, serta didukung oleh laporan sertifikasi untuk ROHS dan REACH.

Kemampuan Litbang & Kustomisasi

Tim teknis R&D profesional kami memiliki pengalaman industri yang mendalam selama 20 tahun. Kami dapat memenuhi kebutuhan pelanggan dan menyelesaikan masalah mereka sesuai dengan kebutuhan spesifik dan bidang aplikasi mereka, dan menyesuaikan katrol sabuk berbentuk khusus. Kami dengan hangat menyambut pelanggan untuk memberikan gambar untuk penyesuaian, termasuk produk yang disesuaikan dengan bahan baku dan perawatan permukaan yang ditentukan, dan juga menyambut pelanggan luar negeri untuk mengunjungi pabrik kami.

Sinergi dari Struktur Organisasi Baru

Struktur organisasi baru memungkinkan HAWEN memenuhi harapan pelanggan berdasarkan kerja sama yang efektif.

Pelanggan Domestik & Pangsa Pasar

Kami memiliki kerjasama strategis jangka panjang dengan pelanggan domestik seperti Sanjiang Electric, LG Tianjin dan Nidec, dengan hubungan kerjasama lebih dari sepuluh tahun. Hingga saat ini, perusahaan kami telah mencapai 20% pangsa pasar katrol V-belt alur tunggal di Cina.
