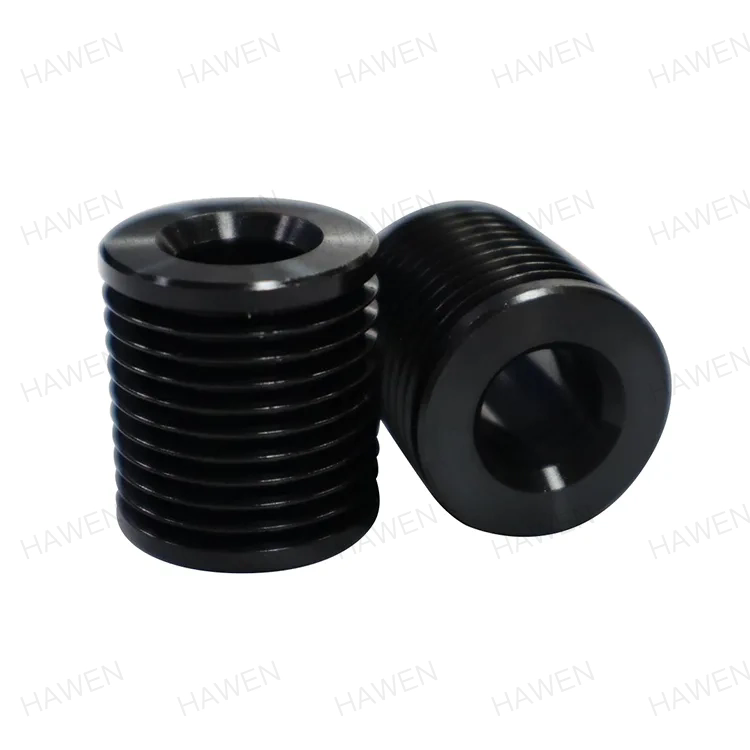

Mengapa Katrol Sabuk dengan konsentrisitas tinggi meminimalkan waktu penyesuaian sekunder?

Dalam sistem yang digerakkan oleh sabuk apa pun—mulai dari kipas industri berkecepatan tinggi hingga jalur konveyor yang presisi—efisiensi pemasangan awal hanyalah setengah dari keberhasilan. Separuh lainnya adalah apa yang terjadi setelah sistem mulai berjalan: penyesuaian sekunder. Ini adalah prosedur penyesuaian, penyelarasan ulang, dan pengencangan ulang yang harus dilakukan oleh tim pemeliharaan untuk memperbaiki masalah runout, getaran, dan pelacakan sabuk yang hanya terlihat saat ada beban. Di banyak pabrik, penyesuaian sekunder ini menghabiskan lebih banyak jam kerja dibandingkan instalasi awal, dan merupakan sumber utama waktu henti yang tidak direncanakan. Penyebab utama dari sebagian besar penyesuaian ini dapat ditelusuri kembali ke satu parameter yang sering diabaikan: konsentrisitas dariKatrol Sabukdiri.

Katrol Sabuk dengan konsentrisitas tinggi adalah katrol yang sumbu pusat lubangnya dan sumbu tengah diameter luarnya sejajar sempurna. Ketika Katrol Sabuk memiliki konsentrisitas yang buruk, jalur sabuk tidak melingkar sempurna. Ketegangan sabuk akan berfluktuasi saat Katrol Sabuk berputar, menyebabkan getaran, kebisingan, keausan sabuk yang tidak merata, dan kondisi yang dikenal sebagai "pengembaraan sabuk" atau "pelacakan penyimpangan". Masing-masing masalah ini memicu penyesuaian sekunder. Teknisi pemeliharaan harus menyelaraskan kembali Belt Pulley, mengencangkan kembali belt, atau bahkan mengganti komponen sebelum waktunya. Sebaliknya, Katrol Sabuk dengan konsentrisitas tinggi menghilangkan penyebab-penyebab ini pada sumbernya, sehingga menghasilkan sistem penggerak sabuk yang berjalan lancar sejak awal dan terus demikian sepanjang masa pakainya. Artikel ini akan mengeksplorasi mekanisme konsentrisitas, pengukurannya, proses manufaktur yang mencapainya, dan dampak terukurnya terhadap pengurangan waktu penyesuaian sekunder.

Daftar isi

• 1. Apa Itu Konsentrisitas dan Mengapa Penting pada Katrol Sabuk?
• 2. Bagaimana Konsentrisitas yang Buruk Menyebabkan Penyesuaian Sekunder?
• 3. Proses Manufaktur Apa yang Memastikan Konsentrisitas Tinggi?
• 4. Apa Manfaat Katrol Sabuk Konsentrisitas Tinggi yang Dapat Dikuantifikasi?
• 5. Bagaimana Mengukur dan Memverifikasi Konsentrisitas dalam Produksi?
• 6. Pertanyaan yang Sering Diajukan (FAQ)
• 7. Kesimpulan

1. Apa Itu Konsentrisitas dan Mengapa Penting pada Katrol Sabuk?

Konsentrisitas dalam konteks Katrol Sabuk adalah kondisi geometris dimana pusat lubang Katrol Sabuk dan pusat diameter luarnya terletak pada sumbu yang sama. Dalam istilah yang lebih sederhana, ini berarti Katrol Sabuk berbentuk bulat sempurna dibandingkan dengan lubang pemasangannya. Persyaratan yang tampaknya sederhana ini mempunyai implikasi besar terhadap kinerja sistem penggerak sabuk. Jika lubang dan diameter luar tidak konsentris, Katrol Sabuk akan bergoyang saat berputar. Goyangan ini, yang diukur sebagai runout radial, menyebabkan diameter efektif Belt Pulley terus berubah seiring putarannya. Sabuk harus terus-menerus meregang dan rileks untuk mengakomodasi perubahan ini, sehingga menimbulkan sejumlah efek yang tidak diinginkan.

Pentingnya konsentrisitas dapat dipahami dengan mempertimbangkan perbedaan antara roda yang seimbang sempurna pada mobil dan roda yang sedikit tidak seimbang. Roda yang seimbang berputar dengan mulus, tanpa getaran. Roda yang tidak seimbang menimbulkan getaran berirama yang terasa di seluruh kendaraan. Prinsip yang sama berlaku untuk Belt Pulley. Katrol Sabuk yang sangat konsentris berputar dengan lancar, dengan sabuk berjalan dengan benar dan konsisten. Katrol Sabuk dengan konsentrisitas yang buruk menciptakan getaran yang merambat ke seluruh sistem. Getaran ini bukan sekadar gangguan; ini adalah sumber hilangnya energi, keausan dini, dan perlunya penyesuaian sekunder. Getaran akan menyebabkan sabuk bergerak berbeda, tegangan berfluktuasi, dan baut pemasangan menjadi longgar seiring berjalannya waktu, yang semuanya memerlukan tindakan perbaikan.

PadaZhejiang Hawen Elektromekanis Co., Ltd., kami telah mengukur hubungan antara konsentrisitas dan kinerja sistem di ratusan instalasi. Data kami menunjukkan bahwa Belt Pulley dengan toleransi konsentrisitas +/- 0,05 mm (runout) akan menghasilkan amplitudo getaran yang biasanya tiga hingga empat kali lebih rendah dibandingkan Belt Pulley dengan toleransi +/- 0,2 mm. Pengurangan getaran ini berkorelasi langsung dengan pengurangan frekuensi dan durasi penyesuaian sekunder. Tabel di bawah mengilustrasikan tingkat getaran khas yang terkait dengan toleransi konsentrisitas yang berbeda.

Data ini menunjukkan korelasi yang jelas: konsentrisitas yang lebih tinggi menghasilkan getaran yang lebih rendah, yang secara langsung mengurangi kebutuhan akan penyesuaian sekunder. Penghematan biaya awal dari Belt Pulley dengan presisi lebih rendah hampir selalu sebanding dengan biaya perawatan tambahan yang timbul selama masa pakainya. Pada bagian berikut, kita akan mengkaji mekanisme dimana konsentrisitas yang buruk menimbulkan masalah-masalah ini dan teknik manufaktur yang menjamin konsentrisitas tinggi.

2. Bagaimana Konsentrisitas yang Buruk Menyebabkan Penyesuaian Sekunder?

Untuk memahami mengapa konsentrisitas tinggi meminimalkan penyesuaian sekunder, akan sangat membantu jika kita memahami rangkaian masalah yang disebabkan oleh Katrol Sabuk non-konsentris. Dampak pertama dan paling cepat adalah runout radial. Pada saat Katrol Sabuk berputar, jari-jari efektif Katrol Sabuk berubah karena pusat putaran tidak sejajar dengan pusat Katrol Sabuk. Artinya jalur sabuk bukanlah lingkaran sempurna; itu adalah elips. Sabuk harus meregang untuk mengakomodasi radius yang lebih panjang dan mengendur untuk mengakomodasi radius yang lebih pendek saat Katrol Sabuk berputar. Siklus peregangan dan relaksasi ini menyebabkan sabuk tergelincir, sehingga menimbulkan getaran atau "celoteh" pada sabuk. Obrolan ini merupakan sumber getaran yang disalurkan ke peralatan penggerak dan struktur pemasangan.

Peregangan siklis ini juga menyebabkan keausan sabuk tidak merata. Bagian sabuk yang diregangkan berulang kali akan mengalami gesekan dan panas yang lebih tinggi sehingga menyebabkan keretakan dini. Sabuk juga dapat menimbulkan "glasir" pada permukaannya, sehingga mengurangi koefisien gesekan dan menyebabkannya tergelincir. Tergelincir menghasilkan lebih banyak panas dan mempercepat proses. Selain itu, pelacakan sabuk akan terpengaruh. Sabuk secara alami cenderung mengikuti arah beban yang diberikan. Jika Katrol Sabuk tidak konsentris, sabuk akan mengalami beban samping yang bervariasi saat bergerak mengelilingi Katrol Sabuk. Hal ini dapat menyebabkan sabuk bergerak bolak-balik melintasi permukaan Katrol Sabuk, menyebabkan kerusakan pada tepi sabuk dan flensa Katrol Sabuk.

Akibat yang tidak bisa dihindari dari permasalahan ini adalah penyesuaian sekunder. Teknisi pemeliharaan perlu:

• Kencangkan kembali sabuk:Sabuk akan meregang secara tidak merata dan mungkin menjadi longgar. Pengencangan ulang adalah proses manual yang memerlukan penghentian peralatan dan penggunaan pengukur tegangan. Ini adalah tugas yang memakan waktu, terutama pada peralatan berukuran besar.
• Sejajarkan kembali Katrol Sabuk:Getaran dan pengembaraan sabuk mungkin menyebabkan Katrol Sabuk bergeser tidak sejajar. Teknisi perlu memeriksa dan menyesuaikan kesejajaran menggunakan alat penyelarasan laser atau alat tepi lurus.
• Ganti sabuk:Jika sabuk rusak karena keausan atau pelacakan yang tidak merata, maka sabuk tersebut perlu diganti. Ini adalah perbaikan yang lebih signifikan, yang melibatkan tambahan biaya tenaga kerja dan material.
• Kencangkan baut pemasangan:Getaran tersebut seringkali menyebabkan baut pemasangan menjadi longgar. Teknisi perlu mengencangkannya hingga torsi yang benar.
• Periksa bantalan:Getaran dari Belt Pulley non-konsentris juga akan disalurkan ke bantalan. Seiring waktu, hal ini dapat menyebabkan kegagalan bantalan dini, sehingga memerlukan perbaikan yang lebih ekstensif.

Setiap penyesuaian ini membutuhkan waktu. Di fasilitas produksi yang sibuk, biaya kehilangan produksi selama penyesuaian ini bisa sangat besar. Tabel berikut memberikan perkiraan waktu dan tenaga kerja yang diperlukan untuk setiap tugas penyesuaian sekunder.

Biaya-biaya ini berlipat ganda sepanjang umur peralatan. Belt Pulley yang diproduksi dengan buruk dapat menghasilkan sejumlah besar penyesuaian sekunder, masing-masing mewakili biaya langsung dan biaya tidak langsung jika produksi hilang. Sebaliknya, Katrol Sabuk dengan konsentrisitas tinggi beroperasi dengan getaran dan pengembaraan sabuk yang minimal, sehingga secara drastis mengurangi kebutuhan akan intervensi ini. Di Zhejiang Hawen Electromechanical Co., Ltd., Belt Pulley kami yang dibuat dengan mesin presisi dirancang untuk meminimalkan penyesuaian sekunder ini, menghasilkan total biaya kepemilikan yang lebih rendah dan keandalan sistem yang lebih tinggi.

3. Proses Manufaktur Apa yang Memastikan Konsentrisitas Tinggi?

Pencapaian konsentrisitas tinggi pada Katrol Sabuk bukanlah suatu kebetulan; itu adalah hasil dari proses produksi yang disengaja dan dikontrol dengan cermat. Proses tersebut harus memastikan bahwa lubang dan diameter luar dikerjakan dari satu pengaturan yang stabil, sehingga menghilangkan kesalahan yang disebabkan oleh reposisi benda kerja. Perjalanan menuju konsentrisitas tinggi dimulai dengan bahan mentah, biasanya berupa pengecoran atau sepotong batangan, dan berlanjut melalui serangkaian operasi pemesinan presisi. Kunci konsentrisitas adalah menjaga komponen tetap berada pada perlengkapan yang presisi dan melakukan semua operasi pemesinan penting dalam satu pengaturan.

Langkah pertama adalah membuat permukaan referensi, biasanya lubang, yang akan menjadi datum utama untuk semua operasi selanjutnya. Lubang tersebut dikerjakan dengan ukuran yang tepat, biasanya dengan pengeboran, reaming, atau pengeboran. Lubang ini harus bulat dan lurus. Benda kerja kemudian dipasang dengan aman pada mandrel atau perlengkapan yang pas dengan lubangnya. Hal ini memastikan bahwa lubang adalah pusat sesungguhnya dari operasi pemesinan lainnya. Operasi selanjutnya adalah pemesinan diameter luar. Hal ini biasanya dilakukan dengan menggunakan mesin bubut CNC, yang dapat mengubah OD ke dimensi yang presisi dan tingkat kebulatan yang tinggi. Kunci untuk mencapai konsentrisitas tinggi adalah lubang dan OD dikerjakan dalam pengaturan yang sama. Ini menghilangkan kesalahan apa pun yang mungkin terjadi jika bagian tersebut diubah posisinya.

Langkah terakhir adalah operasi penyelesaian, sering kali berupa proses pembubutan atau penggilingan halus. Penggilingan dapat mencapai tingkat presisi yang lebih tinggi dibandingkan pembubutan, mencapai penyelesaian permukaan Ra 0,8 µm atau lebih baik dan toleransi konsentrisitas +/- 0,02 mm. Untuk aplikasi di mana Belt Pulley akan berjalan pada kecepatan tinggi atau di bawah beban berat, penggilingan sering kali ditentukan. Tabel di bawah ini merangkum toleransi konsentrisitas yang umumnya dicapai oleh berbagai proses manufaktur.

Di Zhejiang Hawen Electromechanical Co., Ltd., kami menggunakan kombinasi pembubutan CNC dan, jika diperlukan, penggilingan presisi untuk mencapai konsentrisitas optimal untuk Katrol Sabuk kami. Proses manufaktur kami dirancang untuk memastikan bahwa setiap Belt Pulley diproduksi dengan konsentrisitas yang memenuhi toleransi yang ditentukan. Kuncinya adalah penggunaan perlengkapan presisi dan penghapusan penyesuaian manual selama proses pemesinan.

4. Apa Manfaat Katrol Sabuk Konsentrisitas Tinggi yang Dapat Dikuantifikasi?

Manfaat penggunaan Katrol Sabuk konsentrisitas tinggi tidak hanya bersifat kualitatif; mereka dapat diukur dan diukur. Manfaat utamanya adalah berkurangnya waktu penyesuaian sekunder, umur belt dan bearing yang lebih lama, serta peningkatan efisiensi sistem secara keseluruhan. Masing-masing manfaat ini diterjemahkan langsung menjadi penghematan biaya dan peningkatan produktivitas. Peningkatan yang dapat diukur dapat ditunjukkan melalui perbandingan dua sistem penggerak sabuk yang identik: satu dengan Katrol Sabuk standar dan satu lagi dengan Katrol Sabuk konsentrisitas tinggi.

Mengurangi Waktu Penyesuaian Sekunder:Manfaat paling langsung adalah pengurangan frekuensi penyesuaian sekunder. Sistem penggerak sabuk yang menggunakan Katrol Sabuk standar mungkin memerlukan enam atau lebih penyesuaian sekunder per tahun, masing-masing memerlukan waktu satu jam atau lebih. Sistem yang menggunakan Katrol Sabuk konsentrisitas tinggi mungkin hanya memerlukan satu atau dua penyesuaian per tahun. Waktu yang dihemat bisa sangat besar, seperti yang ditunjukkan pada tabel di bawah.

Umur Sabuk Lebih Lama:Tegangan dan getaran yang tidak merata yang disebabkan oleh konsentrisitas yang buruk secara drastis mengurangi umur belt. Sabuk yang beroperasi pada Katrol Sabuk konsentrisitas tinggi dapat bertahan 2 hingga 3 kali lebih lama dibandingkan sabuk yang beroperasi pada Katrol Sabuk konsentrisitas rendah. Pengurangan keausan sabuk juga mengurangi frekuensi penggantian sabuk dan waktu henti yang terkait.

Umur Bantalan Lebih Lama:Getaran yang dihasilkan oleh Belt Pulley non-konsentris disalurkan langsung ke bantalan peralatan yang digerakkan dan motor penggerak. Getaran ini menyebabkan keausan dini dan kegagalan bantalan. Katrol Sabuk Konsentrisitas Tinggi mengurangi getaran yang ditransmisikan ke bantalan, sehingga memperpanjang masa pakainya. Pengurangan kegagalan bearing berarti lebih sedikit waktu henti peralatan dan lebih rendah biaya pemeliharaan.

Peningkatan Efisiensi Sistem:Sistem penggerak sabuk beroperasi lebih efisien ketika Katrol Sabuk berbentuk konsentris. Sabuk tidak terus-menerus diregangkan dan direlaksasi, dan energi yang hilang akibat gesekan dan getaran diminimalkan. Hal ini dapat menghasilkan pengurangan konsumsi energi yang kecil namun terukur, yang seiring berjalannya waktu dapat menghasilkan penghematan biaya yang signifikan.

Manfaat yang dapat diukur ini menunjukkan bahwa biaya awal yang lebih tinggi dari Belt Pulley berkualitas tinggi dan konsentrisitas tinggi lebih dari sekadar diimbangi dengan penghematan dalam pemeliharaan dan waktu henti selama masa pakainya. Di Zhejiang Hawen Electromechanical Co., Ltd., kami menyediakan data yang dibutuhkan pelanggan untuk membuat keputusan yang tepat mengenai pemilihan Belt Pulley, sehingga membantu mereka mengoptimalkan total biaya kepemilikan.

5. Bagaimana Mengukur dan Memverifikasi Konsentrisitas dalam Produksi?

Memastikan bahwa Katrol Sabuk memenuhi toleransi konsentrisitas yang ditentukan memerlukan proses kontrol kualitas yang kuat. Pengukuran konsentrisitas biasanya dilakukan dengan menggunakan dial indikator atau mesin pengukur koordinat (CMM). Penyiapan pengujian relatif mudah tetapi membutuhkan ketelitian dan konsistensi. Proses pengukurannya adalah sebagai berikut:

Belt Pulley dipasang pada mandrel yang presisi atau pada poros yang akan dipasanginya. Mandrel kemudian ditempatkan di antara pusat atau di blok V yang presisi. Indikator dial dipasang pada dudukan dan diposisikan sedemikian rupa sehingga probe menyentuh diameter luar Katrol Sabuk. Belt Pulley kemudian diputar perlahan, dan pembacaan dial indikator diamati. Variasi total dalam pembacaan saat Katrol Sabuk berputar adalah runout total. Nilai runout ini, yang merupakan dua kali kesalahan konsentrisitas, digunakan sebagai kriteria penerimaan.

Pengukuran harus dilakukan di beberapa titik di sepanjang permukaan Katrol Sabuk untuk memastikan konsistensi. Tabel di bawah ini memberikan kriteria penerimaan untuk berbagai tingkatan Katrol Sabuk yang digunakan di pabrik kami.

Di Zhejiang Hawen Electromechanical Co., Ltd., kami menggunakan kombinasi pengukuran dalam proses dan inspeksi akhir untuk memastikan bahwa setiap Belt Pulley memenuhi persyaratan konsentrisitas yang ditentukan. Sistem kontrol kualitas kami bersertifikat ISO 9001:2015, dan kami menyimpan catatan rinci dari semua inspeksi. Hal ini memastikan bahwa pelanggan kami menerima Katrol Sabuk yang memenuhi ekspektasi kinerja mereka dan mengurangi kebutuhan penyesuaian sekunder.

6. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Apa perbedaan antara konsentrisitas dan runout pada katrol sabuk?

Jawaban: Konsentrisitas dan runout merupakan konsep yang berkaitan namun berbeda. Konsentrisitas adalah kondisi geometri dimana dua atau lebih fitur mempunyai sumbu yang sama. Runout, sebaliknya, adalah variasi total posisi suatu fitur ketika bagian tersebut diputar pada sumbu tetap. Untuk Belt Pulley, konsentrisitas adalah kesalahan antara pusat lubang dan pusat diameter luar. Runout adalah goyangan total yang diukur pada diameter luar saat Belt Pulley diputar. Runout biasanya dua kali kesalahan konsentrisitas. Katrol Sabuk dengan runout 0,1 mm mempunyai kesalahan konsentrisitas +/- 0,05 mm.

Pertanyaan 2: Bagaimana konsentrisitas yang buruk mempengaruhi umur sabuk?

Jawaban: Konsentrisitas yang buruk menyebabkan sabuk meregang dan mengendur secara siklis saat Katrol Sabuk berputar. Hal ini menyebabkan keausan belt tidak merata, yang bermanifestasi sebagai retak dan kaca pada permukaan belt. Sabuk juga mengalami gesekan dan panas yang lebih tinggi, sehingga semakin mempercepat keausan. Penelitian telah menunjukkan bahwa belt yang dijalankan pada Belt Pulley dengan runout 0,2 mm dapat memiliki masa pakai 40-60% lebih pendek dibandingkan belt yang dijalankan pada Belt Pulley dengan runout 0,05 mm.

Pertanyaan 3: Dapatkah saya mengkompensasi konsentrisitas katrol yang buruk dengan menyetel tegangan sabuk?

Jawaban: Tidak, penyetelan tegangan sabuk tidak dapat mengimbangi konsentrisitas yang buruk. Ketegangan adalah penyesuaian statis yang mengatur beban rata-rata pada sabuk. Kesalahan konsentrisitas menciptakan variasi beban dinamis yang tidak terpengaruh oleh tegangan statis. Meskipun ketegangan yang lebih tinggi mungkin mengurangi getaran sabuk, hal ini juga akan meningkatkan beban pada bantalan dan dapat menyebabkan kegagalan sabuk dini. Satu-satunya solusi efektif adalah dengan menggunakan Belt Pulley dengan konsentrisitas yang benar.

Pertanyaan 4: Berapa perbedaan biaya umum antara katrol sabuk standar dan presisi tinggi?

Jawaban: Perbedaan biaya tergantung pada ukuran, bahan, dan volume produksi. Biasanya, Katrol Sabuk presisi tinggi (dengan runout +/- 0,05 mm atau lebih baik) harganya antara 30-50% lebih mahal dibandingkan Katrol Sabuk standar (+/- 0,10 mm). Namun, kenaikan biaya awal sering kali diimbangi dengan berkurangnya biaya pemeliharaan dan umur belt yang lebih lama. Total biaya kepemilikan selama periode 5 tahun seringkali lebih rendah untuk Belt Pulley presisi tinggi.

Pertanyaan 5: Bagaimana cara memverifikasi konsentrisitas katrol sabuk yang telah saya beli?

Jawaban: Anda dapat memverifikasi konsentrisitas menggunakan indikator dial seperti yang dijelaskan dalam artikel ini. Pasang Katrol Sabuk pada mandrel presisi dan letakkan di antara bagian tengah. Atur dial indikator hingga menyentuh diameter luar Belt Pulley. Putar Katrol Sabuk dan amati variasi pembacaan total. Ini adalah total kehabisan. Jika runout total melebihi toleransi yang diharapkan untuk penerapannya, Belt Pulley harus diganti. Banyak produsen, termasuk Zhejiang Hawen Electromechanical Co., Ltd., memberikan sertifikat kesesuaian pada setiap pesanan, yang mencakup nilai runout yang diukur.

7. Kesimpulan

Hubungan antara konsentrisitas Belt Pulley dan waktu penyesuaian sekunder bersifat langsung dan signifikan. Katrol Sabuk non-konsentris menghasilkan runout radial, yang mengakibatkan getaran, pengembaraan sabuk, dan keausan sabuk yang tidak merata. Masalah-masalah ini pasti mengarah pada siklus penyesuaian sekunder: pengencangan ulang, penyelarasan ulang, penggantian sabuk, dan pemeliharaan bantalan. Penyesuaian ini bukan hanya sekedar gangguan; hal ini menimbulkan biaya yang signifikan dalam hal tenaga kerja, waktu henti, dan penggantian komponen.

Katrol Sabuk Konsentrisitas Tinggi mengatasi akar penyebab masalah ini. Dengan memastikan bahwa lubang dan diameter luar sejajar sempurna, sumber getaran dan pengembaraan sabuk dihilangkan. Hasilnya adalah sistem penggerak sabuk yang berjalan lancar sejak awal, memerlukan perawatan minimal, dan memberikan masa pakai lebih lama. Di Zhejiang Hawen Electromechanical Co., Ltd., kami berkomitmen untuk memproduksi Katrol Sabuk yang memenuhi standar konsentrisitas tertinggi. Proses pemesinan kami yang presisi, kontrol kualitas yang ketat, dan kepatuhan terhadap standar internasional memastikan bahwa pelanggan kami menerima Katrol Sabuk yang meminimalkan penyesuaian sekunder dan memaksimalkan keandalan sistem.

Hubungi Zhejiang Hawen Elektromekanis Co., Ltd.hari ini untuk mempelajari bagaimana Katrol Sabuk konsentrisitas tinggi kami dapat meningkatkan operasi Anda dan mengurangi biaya pemeliharaan.
