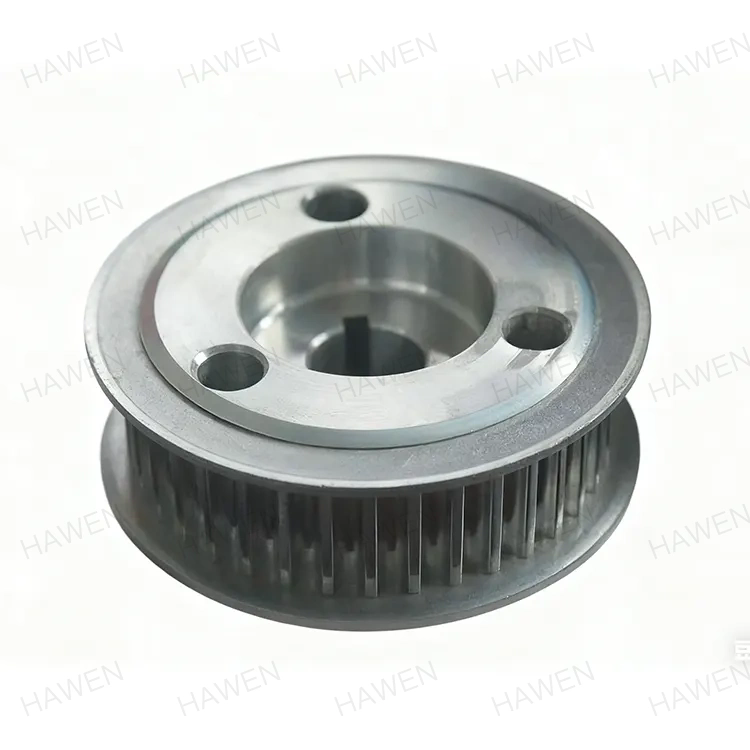

Apa yang Membuat Katrol Sabuk Penting untuk Peralatan Konveyor dan Penanganan Material?

Di pusat distribusi yang sibuk di kawasan industri Provinsi Zhejiang, jalur konveyor telah berjalan selama tiga tahun tanpa masalah besar. Kemudian masalah dimulai. Sabuk mulai melayang, paket-paket berjatuhan ke samping, dan arus listrik motor melonjak tak terduga. Tim pemeliharaan mengganti sabuk, mengencangkan kembali take-up, dan bahkan mengganti girboks. Tidak ada yang berhasil. Penyebab utama, yang baru diketahui setelah analisis getaran menyeluruh, adalah katrol penggerak. Ketertinggalannya telah aus secara tidak merata, menciptakan kondisi yang dikenal sebagai "slip diferensial" yang menyebabkan sabuk bergerak tidak menentu saat diberi beban. Sistem konveyor, yang tampaknya kokoh, telah dikompromikan oleh satu komponen yang diabaikan semua orang: yaituKatrol Sabuk.

Skenario ini menggambarkan kebenaran mendasar dalam penanganan material: Katrol Sabuk bukanlah komponen pasif. Mereka adalah antarmuka mekanis antara sistem penggerak dan sabuk, dan secara bersamaan menjalankan empat fungsi penting. Mereka mengirimkan torsi dari motor ke sabuk. Mereka menjaga ketegangan sabuk melalui sistem pengambilan. Mereka mengoreksi pelacakan sabuk melalui profil mahkota. Dan mereka menyerap dampak dan keausan material yang diangkut. Jika salah satu dari fungsi ini terganggu, seluruh sistem konveyor akan terganggu. Artikel ini akan membahas masing-masing fungsi ini secara teknis, menjelaskan mengapa Belt Pulley sangat penting untuk operasi penanganan material yang andal, efisien, dan aman.

Daftar isi

• 1. Rantai Transmisi Torsi: Dimana Katrol Sabuk Cocok dan Mengapa Gagal Pertama
• 2. Pertanyaan Utama: Mengapa Wajah Melengkung Bukan Pilihan
• 3. Lagging Selection : Keputusan yang Menentukan Slip atau Grip
• 4. Tekanan Tersembunyi: Apa yang Diungkapkan FEA Tentang Desain Katrol
• 5. Perawatan Yang Penting: Apa yang Harus Diperiksa dan Kapan
• 6. Pertanyaan yang Sering Diajukan (FAQ)
• 7. Kesimpulan

1. Rantai Transmisi Torsi: Dimana Katrol Sabuk Cocok dan Mengapa Gagal Pertama

Untuk memahami mengapa Belt Pulley sangat penting, pertama-tama kita harus menelusuri jalur tenaga melalui sistem konveyor. Rantai tersebut dimulai dari motor listrik, yang mengubah energi listrik menjadi energi mekanik rotasi. Poros motor terhubung ke gearbox, yang mengurangi kecepatan dan melipatgandakan torsi. Poros keluaran gearbox digabungkan dengan poros katrol penggerak. Katrol penggerak, yang dibungkus dengan ban berjalan, meneruskan torsi ke sabuk melalui gesekan. Sabuk, pada gilirannya, menggerakkan material. Setiap mata rantai dalam rantai ini sangat penting, namun katrol penggeraknya unik karena merupakan titik di mana torsi ditransfer dari poros baja kaku ke sabuk karet fleksibel. Transisi ini merupakan bagian paling menantang dari keseluruhan sistem.

Belt Pulley adalah komponen pertama yang mengalami kegagalan karena mengalami kombinasi beban yang paling rumit. Katrol penggerak mengalami beban puntir dari gearbox, beban radial dari tegangan sabuk, dan beban lentur dari defleksi poros. Ia juga mengalami pembebanan siklik pada sabuk saat setiap sambungan melewati katrol. Seiring waktu, beban-beban ini menyebabkan kelelahan pada poros, keausan pada alur pasak, dan penurunan lagging. Katrol ekor, meskipun tidak menyalurkan torsi penggerak, mengalami beban lentur dan kelelahan yang sama, ditambah tegangan tambahan dari penumpukan material jika sabuk tidak dibersihkan dengan benar. Katrol pendek, jika ada, mengalami beban radial yang tinggi karena sudut bungkus yang meningkat.

Kegagalan Belt Pulley jarang terjadi secara tiba-tiba. Ini adalah proses progresif yang dimulai dengan gejala yang tidak kentara dan berujung pada kegagalan besar jika tidak ditangani. Mode kegagalan yang paling umum adalah:

• Keausan tertinggal:Lagging karet atau keramik pada katrol penggerak akan aus seiring waktu, sehingga mengurangi koefisien gesekan dan menyebabkan sabuk selip. Ini adalah mode kegagalan yang paling umum dan sering kali menjadi penyebab utama masalah pelacakan.
• Kelelahan poros:Poros katrol penggerak mengalami tegangan lentur terbalik seiring dengan perubahan tegangan sabuk selama pengoperasian. Hal ini dapat menyebabkan retak lelah, biasanya pada alur pasak atau perubahan diameter.
• Keausan alur pasak:Alur pasak yang menghubungkan poros ke hub dapat aus sehingga menyebabkan kelonggaran dan memungkinkan katrol bergoyang pada poros. Hal ini mempercepat keausan dan dapat menyebabkan kegagalan poros.
• Retak cangkang:Cangkang katrol dapat retak pada lapisan las jika desainnya tidak memadai atau jika katrol terkena beban yang berlebihan.
• Kegagalan bantalan:Bantalan yang menopang poros katrol dapat rusak karena kontaminasi, pelumasan yang tidak memadai, atau beban yang berlebihan.

PadaZhejiang Hawen Elektromekanis Co., Ltd., kami telah menganalisis ratusan kegagalan katrol dari sistem konveyor di seluruh Tiongkok. Data kami menunjukkan bahwa lebih dari 60% kegagalan katrol disebabkan oleh keausan lagging atau pemilihan lagging yang tidak memadai. Inilah sebabnya kami sangat menekankan pada membantu pelanggan kami memilih lagging yang tepat untuk aplikasi mereka dan memberikan pedoman perawatan yang mencegah keausan dini.

2. Pertanyaan Utama: Mengapa Wajah Melengkung Bukan Pilihan

Mahkota Katrol Sabuk adalah kelengkungan permukaan katrol yang agak cembung, diukur sebagai selisih jari-jari antara bagian tengah dan tepinya. Biasanya dinyatakan sebagai persentase lebar wajah. Misalnya, katrol lebar 1000 mm dengan mahkota 0,5% mempunyai jari-jari pusat 5 mm lebih besar dari jari-jari tepi. Sekilas, kelengkungan ini tampak berlawanan dengan intuisi. Bukankah katrol datar lebih mudah dibuat dan lebih efisien? Jawabannya adalah tidak, dan alasannya terletak pada mekanisme pelacakan sabuk. Mahkota bukanlah kemudahan manufaktur; itu adalah kebutuhan fungsional yang menjaga sabuk tetap berada di tengah katrol.

Untuk memahami mengapa mahkota bekerja, pertimbangkan gaya yang bekerja pada sabuk saat melewati katrol. Sabuk berada di bawah tekanan, dan secara alami ia mencari jalur yang hambatannya paling kecil. Jika sabuk mulai bergeser ke satu sisi, tegangan pada sisi tersebut meningkat karena sabuk diregangkan pada radius mahkota yang lebih besar. Ketegangan yang meningkat ini menciptakan gaya pemulih yang mendorong sabuk kembali ke tengah. Oleh karena itu, mahkota menyediakan mekanisme pemusatan diri yang beroperasi secara terus menerus dan pasif. Tanpa mahkota, atau dengan mahkota yang tidak mencukupi, sabuk akan melayang ke satu sisi dan bergesekan dengan struktur. Hal ini menyebabkan kerusakan tepi, ketidaksejajaran sabuk, dan akhirnya kegagalan sabuk.

Jumlah mahkota yang dibutuhkan tergantung pada jenis sabuk dan aplikasinya. Tabel di bawah ini memberikan nilai mahkota yang kami rekomendasikan berdasarkan pengalaman lapangan selama bertahun-tahun dan pengujian di pabrik kami:

Mahkota harus dikerjakan dengan tingkat akurasi yang tinggi untuk memastikan pelacakan sabuk yang tepat. Di pabrik kami, kami menggunakan mesin bubut CNC untuk memutar kenop dengan toleransi +/- 0,05 mm. Kami juga memverifikasi profil mahkota setelah pemesinan menggunakan profilometer. Tingkat presisi ini memastikan bahwa setiap Belt Pulley yang kami produksi menyediakan pelacakan belt yang andal dan konsisten, apa pun kondisi pengoperasiannya. Mahkota bukanlah suatu pilihan; itu adalah dasar dari pelacakan sabuk.

3. Lagging Selection : Keputusan yang Menentukan Slip atau Grip

Lagging adalah material yang diaplikasikan pada permukaan puli penggerak untuk meningkatkan gesekan dan melindungi cangkang puli dari keausan. Ini adalah faktor terpenting dalam menentukan kemampuan transmisi torsi pada konveyor. Gesekan antara belt dan lagging, dikombinasikan dengan sudut lilitan, menentukan torsi maksimum yang dapat disalurkan sebelum belt tergelincir. Jika lagging sudah aus atau pemilihan material yang salah, belt akan tergelincir, menyebabkan hilangnya produksi, kerusakan belt, dan berpotensi menimbulkan bahaya kebakaran. Oleh karena itu, memilih lagging yang tepat merupakan keputusan teknis penting yang harus didasarkan pada analisis aplikasi yang cermat.

Ada tiga jenis lagging utama yang digunakan pada puli konveyor: karet, keramik, dan poliuretan. Lagging karet adalah yang paling umum dan tersedia dalam berbagai pola, seperti halus, alur berlian, dan tulang herring. Pola tersebut mempengaruhi koefisien gesekan dan kemampuan lagging dalam melepaskan air dan puing-puing. Lagging keramik terdiri dari ubin keramik yang tertanam dalam matriks karet. Ubin keramik memberikan koefisien gesekan yang sangat tinggi dan ketahanan aus yang sangat baik, menjadikannya ideal untuk aplikasi torsi tinggi dan bahan abrasif. Lagging poliuretan digunakan dalam pengolahan makanan dan lingkungan bersih lainnya di mana karet tidak dapat diterima. Tabel di bawah ini membandingkan karakteristik utama dari material tertinggal ini.

Pemilihan material lagging bukan hanya soal koefisien gesekan. Hal ini juga melibatkan pertimbangan lingkungan, materi yang disampaikan, dan praktik pemeliharaan. Di pabrik pengolahan makanan, misalnya, lagging harus mampu tahan terhadap pencucian dengan bahan pembersih kaustik. Dalam aplikasi penambangan, lagging harus mampu menahan aksi abrasif bijih dan batuan. Tim teknik kami di Hawen bekerja sama dengan pelanggan untuk memilih lagging yang optimal untuk setiap aplikasi. Kami juga menawarkan layanan penggantian lagging dan dapat memberi saran mengenai jadwal perawatan terbaik untuk memaksimalkan masa pakai lagging.

4. Tekanan Tersembunyi: Apa yang Diungkapkan FEA Tentang Desain Katrol

Katrol Sabuk mungkin terlihat seperti silinder sederhana, namun distribusi tegangan internalnya rumit. Ketika katrol diberi beban, poros menekuk, cangkang berubah bentuk, dan lapisan las mengalami konsentrasi tegangan yang tinggi. Jika desain tidak dioptimalkan, tegangan ini dapat menyebabkan retak lelah dan kegagalan dini. Untuk memastikan bahwa Katrol Sabuk kami dirancang untuk keandalan maksimum, kami menggunakan Analisis Elemen Hingga (FEA) untuk mensimulasikan tekanan pada kondisi pembebanan di dunia nyata. FEA memungkinkan kita melihat tegangan tersembunyi yang tidak terlihat dengan mata telanjang dan mengoptimalkan desain sebelum katrol pertama diproduksi.

Model FEA dari Katrol Sabuk mencakup poros, hub, cakram ujung, dan cangkang. Beban yang diterapkan pada model meliputi tegangan sabuk, torsi dari girboks, dan berat katrol itu sendiri. Model ini juga memperhitungkan tekanan kontak antara belt dan lagging. Hasil analisis mengungkap area dengan tekanan tinggi yang biasanya terdapat pada lokasi berikut:

• Alur pasak pada poros:Kuncinya adalah konsentrator stres. FEA menunjukkan bahwa tegangan pada alur pasak bisa 2 sampai 3 kali lebih tinggi dibandingkan tegangan nominal pada poros.
• Lasan antara cakram ujung dan cangkang:Lasan ini mengalami tegangan lentur dan tegangan geser. Jika ukuran las tidak tepat, las dapat retak akibat pembebanan siklik.
• Perubahan diameter pada poros:Setiap perubahan diameter yang tiba-tiba menciptakan konsentrasi tegangan. FEA membantu kami mengoptimalkan radius fillet untuk mengurangi tekanan.
• Kesesuaian hub-ke-poros:Interferensi yang cocok antara hub dan poros harus cukup untuk menyalurkan torsi tanpa tergelincir, namun tidak terlalu tinggi sehingga menyebabkan hub menjadi luluh.

Berdasarkan hasil FEA, kami mengoptimalkan desain Belt Pulley kami untuk mengurangi konsentrasi tegangan dan meningkatkan umur kelelahan. Misalnya, kita dapat menambah radius fillet pada bahu poros, menambah ukuran las, atau menggunakan material berkekuatan lebih tinggi untuk poros. Kami juga memvalidasi hasil FEA dengan pengujian fisik. Pabrik kami memiliki alat uji yang dapat menerapkan beban statis dan dinamis ke katrol sambil mengukur regangan dan getaran. Kombinasi simulasi dan pengujian ini memastikan bahwa Katrol Sabuk kami dirancang untuk tahan terhadap aplikasi yang paling berat.

5. Perawatan Yang Penting: Apa yang Harus Diperiksa dan Kapan

Bahkan Katrol Sabuk yang dirancang paling bagus sekalipun pada akhirnya akan aus. Kunci untuk memaksimalkan umur layanan dan mencegah kegagalan tak terduga adalah program pemeliharaan terstruktur. Program pemeliharaan katrol konveyor harus mencakup tugas harian, mingguan, bulanan, dan tahunan. Setiap tugas harus spesifik dan terukur, dan hasilnya harus dicatat untuk melacak kondisi katrol dari waktu ke waktu. Bagian berikut menguraikan tugas pemeliharaan utama untuk Katrol Sabuk dalam sistem konveyor.

Cek Harian:Operator harus melakukan inspeksi visual terhadap konveyor pada awal setiap shift. Perhatikan tanda-tanda ketidaksejajaran sabuk, seperti sabuk bergesekan dengan struktur atau material tumpah ke samping. Dengarkan suara-suara yang tidak biasa, seperti memekik atau menggesek, yang dapat mengindikasikan adanya masalah pada bantalan. Periksa tanda-tanda keausan atau kerusakan yang tertinggal.

Pemeriksaan Mingguan:Teknisi perawatan harus memeriksa ketegangan sabuk dan menyesuaikannya jika perlu. Periksa kondisi lagging dan cari adanya material tertanam yang dapat merusak belt. Periksa katrol apakah ada tanda-tanda pergerakan atau kelonggaran. Lumasi bantalan jika diperlukan.

Cek Bulanan:Teknisi harus mengukur keausan pada lagging menggunakan pengukur kedalaman. Jika lagging sudah aus melebihi batas yang disarankan, sebaiknya diganti. Periksa keselarasan katrol menggunakan alat penyelaras laser. Periksa kondisi poros dan alur pasak apakah ada tanda-tanda keausan atau retak.

Cek Tahunan:Pemeliharaan tahunan harus mencakup pemeriksaan menyeluruh terhadap seluruh sistem konveyor. Katrol harus dilepas dan diperiksa apakah ada keretakan, korosi, dan keausan. Bantalan harus diganti jika menunjukkan tanda-tanda keausan. Poros harus diperiksa apakah ada retakan lelah menggunakan metode pengujian non-destruktif seperti inspeksi partikel magnetik atau pengujian ultrasonik. Tabel berikut memberikan ringkasan tugas pemeliharaan dan frekuensi yang disarankan.

Di Hawen, kami menyediakan manual perawatan komprehensif untuk Katrol Sabuk kami kepada pelanggan kami, termasuk jadwal yang direkomendasikan dan kriteria inspeksi. Kami juga menawarkan pelatihan pemeliharaan dan dukungan di lokasi untuk membantu pelanggan kami memaksimalkan umur sistem konveyor mereka.

6. Pertanyaan yang Sering Diajukan (FAQ)

Pertanyaan 1: Seberapa sering lag pada katrol penggerak harus diganti?

Jawaban: Lagging pada katrol penggerak harus diganti bila sudah aus hingga koefisien gesekan tidak cukup untuk menyalurkan torsi yang diperlukan tanpa tergelincir. Biasanya, hal ini terjadi ketika lagging telah aus sebesar 50% dari ketebalan aslinya, atau ketika pola keausan tidak merata. Dalam aplikasi industri pada umumnya, lagging dapat berlangsung selama 2-5 tahun, bergantung pada kondisi pengoperasian. Inspeksi rutin sangat penting untuk menentukan interval penggantian yang optimal. Pabrik kami dapat memberikan rekomendasi spesifik berdasarkan aplikasi Anda.

Pertanyaan 2: Bagaimana cara mengetahui apakah ketidaksejajaran sabuk disebabkan oleh masalah katrol atau masalah tegangan?

Jawaban: Ketidaksejajaran sabuk dapat disebabkan oleh masalah katrol atau masalah tegangan. Jika belt tidak sejajar di seluruh titik sepanjang konveyor, masalahnya kemungkinan besar adalah masalah tegangan. Jika sabuk tidak sejajar hanya pada puli penggerak, kemungkinan masalahnya adalah pada puli, seperti mahkota yang aus atau tertinggal. Untuk mendiagnosis masalah, pertama-tama periksa ketegangan sabuk dan sesuaikan jika perlu. Jika ketidaksejajaran masih terjadi, periksa puli apakah ada mahkota yang aus, lagging yang rusak, atau poros yang tidak sejajar. Alat penyelarasan laser dapat membantu menentukan apakah katrol sudah sejajar dengan benar.

Pertanyaan 3: Apa perbedaan antara lagging keramik dan lagging karet, dan kapan masing-masing sebaiknya digunakan?

Jawaban: Lagging keramik memiliki koefisien gesekan yang lebih tinggi dan ketahanan aus yang lebih baik dibandingkan lagging karet, sehingga ideal untuk aplikasi torsi tinggi, bahan abrasif, dan kondisi basah. Lagging karet cocok untuk aplikasi tujuan umum, kondisi kering, dan kebutuhan torsi yang lebih rendah. Pilihannya tergantung pada aplikasi spesifik. Misalnya, konveyor tambang batubara yang menangani batubara basah dan abrasif akan mendapat manfaat dari lagging keramik, sedangkan konveyor yang menangani paket akan baik-baik saja dengan lagging karet.

Pertanyaan 4: Apa yang menyebabkan poros katrol rusak, dan bagaimana cara mencegahnya?

Jawaban: Penyebab paling umum dari kegagalan poros katrol adalah retak lelah, yang terjadi ketika poros mengalami tegangan lentur siklik. Retakan biasanya dimulai pada konsentrator tegangan, seperti alur pasak atau perubahan diameter. Untuk mencegah kegagalan poros, poros harus dirancang dengan faktor keamanan yang memadai, konsentrator tegangan harus diminimalkan, dan poros harus diperiksa secara teratur untuk mengetahui adanya keretakan. Pengujian non-destruktif, seperti inspeksi partikel magnetik, dapat mendeteksi retakan sebelum menjadi kritis.

Pertanyaan 5: Bagaimana saya tahu jika katrol konveyor saya harus diganti?

Jawaban: Katrol konveyor harus diganti jika menunjukkan tanda-tanda keausan atau kerusakan yang signifikan, seperti cangkang retak, lagging aus atau rusak, alur pasak aus, atau poros bengkok. Jika katrol telah digunakan selama lebih dari 10 tahun, disarankan untuk melakukan pemeriksaan menyeluruh. Jika pemeriksaan menunjukkan salah satu dari kondisi ini, katrol harus diganti. Pabrik kami dapat menyediakan katrol pengganti yang memenuhi spesifikasi asli atau desain yang ditingkatkan untuk meningkatkan kinerja.

7. Kesimpulan

Belt Pulley adalah pahlawan sistem konveyor tanpa tanda jasa. Mereka bukan sekedar silinder yang berputar; mereka adalah komponen yang dirancang secara presisi yang mentransmisikan torsi, menjaga tegangan, mengoreksi pelacakan, dan menyerap tekanan penanganan material. Desain, pemilihan, dan pemeliharaan yang tepat sangat penting untuk keandalan, efisiensi, dan keamanan sistem konveyor mana pun. Dari profil mahkota yang menjaga sabuk tetap berada di tengah hingga lagging yang memberikan cengkeraman, setiap fitur Katrol Sabuk memiliki tujuan tertentu. Di Zhejiang Hawen Electromechanical Co., Ltd., kami telah mendedikasikan keahlian teknik kami untuk merancang dan membuat Katrol Sabuk yang memenuhi persyaratan yang paling menuntut. Pabrik kami menggunakan pemodelan FEA yang canggih, permesinan presisi, dan pengujian yang ketat untuk memastikan bahwa setiap katrol yang kami produksi memberikan kinerja yang andal di lapangan.

Baik Anda merancang sistem konveyor baru atau memelihara sistem yang sudah ada, pilihan Katrol Sabuk adalah keputusan yang tidak boleh dianggap enteng. Kami mengundang Anda untuk menghubungi tim teknis kami untuk mendiskusikan persyaratan aplikasi spesifik Anda. Kami dapat membantu Anda memilih desain katrol, material lagging, dan jadwal perawatan yang tepat untuk memaksimalkan waktu kerja dan produktivitas konveyor Anda. Komitmen kami terhadap kualitas dan dukungan pelanggan telah menjadikan kami mitra tepercaya untuk operasi penanganan material di seluruh Tiongkok dan sekitarnya.

Hubungi Zhejiang Hawen Electromechanical Co., Ltd. hari iniuntuk mendiskusikan kebutuhan katrol konveyor Anda dan mengetahui bagaimana Katrol Sabuk kami dapat meningkatkan operasi penanganan material Anda.
